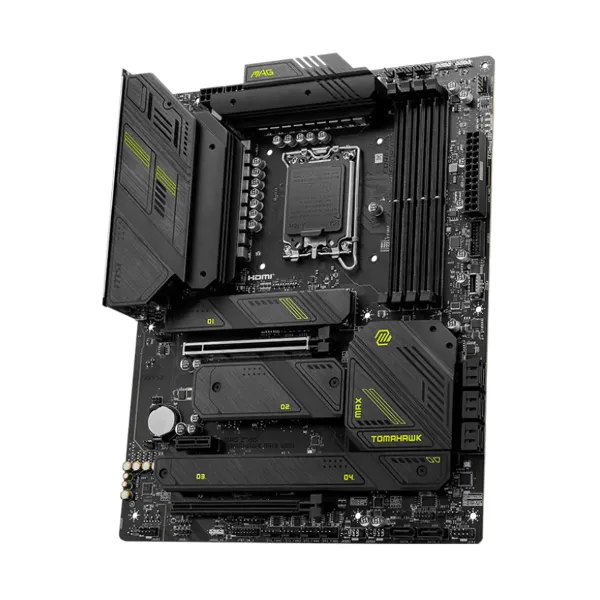

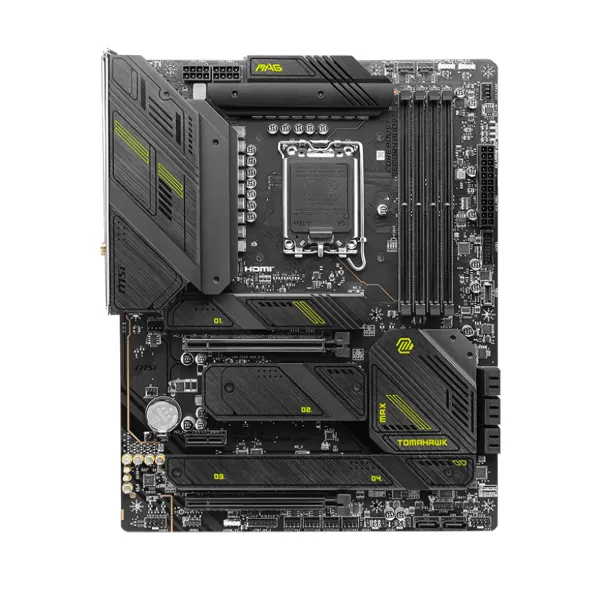

PLACA MADRE S/1700 MAG Z790 TOMAHAWK MAX WIFI/ATX/HDMI/DP/DDR5 MSI
Especificaciones
CONJUNTO DE
CHIPS: INTEL Z790
CPU: Compatible
con procesadores Intel® Core™ de 14.ª/13.ª/12.ª generación, procesadores Intel®
Pentium® Gold y Celeron®
LGA: 1700
MEMORIA: 4x DDR5
UDIMM, capacidad máxima de memoria 192 GB
Soporte de
memoria 7800+(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/
6400(OC) / 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/
5000(JEDEC)/ 4800(JEDEC) MHz Máx
Frecuencia de
overclocking:
• 1DPC 1R
Velocidad máxima hasta 7800+ MHz
• 1DPC 2R
Velocidad máxima hasta 6600+ MHz
• 2DPC 1R
Velocidad máxima hasta 6400+ MHz
• 2DPC 2R
Velocidad máxima hasta 5600+ MHz
Soporta Intel®
XMP3.0 OC
Admite modo de
doble canal y controlador dual
Admite memoria
sin búfer y sin ECC
GRÁFICOS INTEGRADOS
1x HDMI™
Compatible con
HDMI™ 2.1, resolución máxima de 4K 60 Hz*
1x DisplayPort
Compatible con DP
1.4, resolución máxima de 8K 60 Hz*
*Disponible solo
en procesadores con gráficos integrados. Las especificaciones gráficas pueden
variar según la CPU instalada.
RANURA
2 ranuras PCI-E
x16 (cantidad)
1 ranura PCI-E x1
(cantidad)
PCI_E1 Gen PCIe
5.0 admite hasta x16 (desde la CPU)
PCI_E2 Gen PCIe
3.0 admite hasta x1 (desde el chipset)
PCI_E3 Gen PCIe
4.0 admite hasta x4 (Desde el conjunto de chips)
ALMACENAMIENTO
4x M.2 (Cantidad)
M.2_1 Fuente
(desde CPU) admite hasta PCIe 5.0 x4, admite dispositivos 22110/2280/2260
M.2_2 Fuente
(desde chipset) admite hasta PCIe 4.0 x4, admite dispositivos 2280/2260
M .2_3 Fuente
(desde chipset) admite hasta modo PCIe 4.0 x4 / SATA, admite dispositivos
2280/2260/2242
M.2_4 Fuente
(desde chipset) admite hasta PCIe 4.0 x4, admite dispositivos 2280/2260/2242
8x SATA 6G (
Cantidad)
*La ranura PCI_E1
será Gen5x8 al instalar SSD M.2 en la ranura M2_1.
*SATA_1 y SATA_2
no estarán disponibles al instalar SSD SATA M.2 en la ranura M2_3.
RAID
Admite RAID 0,
RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA.
Admite RAID 0,
RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento M.2 NVMe
*SATA_A1_A2 no
admite la función RAID.
USB
4x USB 2.0
(Frontal)
4x USB 3.2 Gen1
Tipo A (Trasero)
2x USB 3.2
Gen1 Tipo A
(Frontal) 4x USB 3.2 Gen2 Tipo A (Trasero)
1x USB 3.2 Gen2
Tipo C (Trasero)
1x USB 3.2 Gen2
Tipo C (Frontal )
1x USB 3.2 Gen2x2
Tipo C (Trasero)
LAN
LAN Intel® de 2,5
Gbps
LAN INALÁMBRICA Y BLUETOOTH
Wi-Fi 7
El módulo
inalámbrico está preinstalado en la ranura M.2 (Key-E)
Admite MU-MIMO
TX/RX, 2,4 GHz / 5 GHz / 6 GHz* (320 MHz) hasta 5,8 Gbps
Admite 802.11 a/
b/ g/ n/ ac/ ax/ be
Compatible con
Bluetooth ® 5.4**, MLO, 4KQAM
* La
compatibilidad con la banda de 6 GHz puede depender de las regulaciones de cada
país y Wi-Fi 7 estará listo en Windows 11 SV3.
** La versión de
Bluetooth puede actualizarse; consulte el sitio web del proveedor del chipset
Wi-Fi para obtener más detalles. El cronograma de compatibilidad con Bluetooth
5.4 depende del plan MSFT Windows 11.
AUDIO
Códec Realtek ®
ALC4080 Audio de
alto rendimiento USB de 7.1 canales
Admite
reproducción de hasta 32 bits/384 kHz en el panel frontal
E/S INTERNA
1 conector de
alimentación (ATX_PWR)
2 conectores de
alimentación (CPU_PWR)
1 ventilador de
CPU
1 ventilador de
bomba
6 ventiladores
del sistema
2 paneles
frontales (JFP)
1 intrusión en el
chasis (JCI)
1 audio frontal
(JAUD)
1 conector TBT
(JTBT, compatible con RTD3)
1 sintonización
Conector del controlador (JDASH)
3x conector LED
RGB V2 direccionable (JARGB_V2)
1x conector LED
RGB (JRGB)
1x encabezado de
pin TPM (compatible con TPM 2.0)
4x puertos USB
2.0
2x puertos USB
3.2 Gen1 tipo A
1x puertos USB
3.2 Gen2 tipo C
1x USB4 conector
de tarjeta (JTBT_U4_1, compatible con RTD3)
CARACTERÍSTICA LED
4x LED de
depuración EZ
PUERTOS DEL PANEL POSTERIOR
Puerto de
visualización
USB 3.2 Gen 1 5
Gbps (Tipo A)
USB 3.2 Gen 2 10
Gbps (Tipo A)
LAN 2.5G
Wi-Fi/Bluetooth
Conectores de
audio
HDMI™
Borrar CMOS
BIOS flasheado
USB 3.2 Gen 2 10
Gbps (Tipo A)
USB 3.2 Gen 2 10
Gbps (Tipo C)
USB 3.2 Gen 2x2
20 Gbps (Tipo C)
SISTEMA OPERATIVO
Soporte para
Windows® 11 de 64 bits, Windows® 10 de 64 bits
INFORMACIÓN DE PCB ATX
243,84 mm x 304,8
mm
